射频电缆组件最小弯曲半径对性能的影响

发布日期：2026-07-26 12:28    点击次数：57

‍在射频微波系统中，射频电缆组件不仅是连接各模块的物理通道，更是信号传输路径中至关重要的一环，广泛用于所有射频系统、模拟系统以及高速数字系统。工程师在布线时，如电缆被过度弯曲，其电气性能和机械寿命都会受到不可逆的损害，今天我们来说说射频电缆组件最小弯曲半径。

‍射频电缆，尤其是柔性同轴电缆，其内部结构有中心导体、绝缘介质、屏蔽层和外护套。当电缆发生弯曲时，内侧的绝缘介质和导体受到压缩，外侧则被拉伸。如果弯曲程度超过了设计允许的极限，绝缘层可能发生永久性形变，导致中心导体与屏蔽层之间的间距发生变化，会直接引起特性阻抗的局部波动。

最小弯曲半径通常以电缆外径的倍数来表示。对于大多数柔性射频电缆，静态安装时的最小弯曲半径建议为外径的10倍，而在动态应用或反复弯折的场景中，需要放宽至15倍甚至更高。需要注意的是，这个数值是由电缆内部材料特性和结构设计决定的。例如，采用低损耗发泡聚乙烯绝缘的电缆，其机械强度相对较低，对弯曲更为敏感；而使用实心PTFE绝缘的电缆，虽然电气性能更优，但在反复弯曲时也需要更谨慎地控制半径。

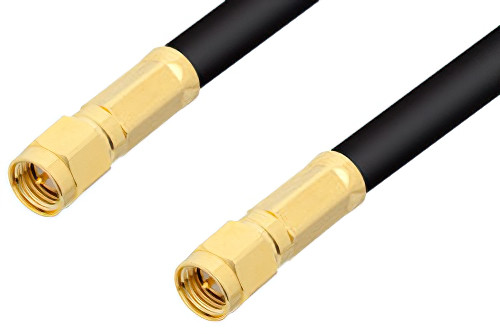

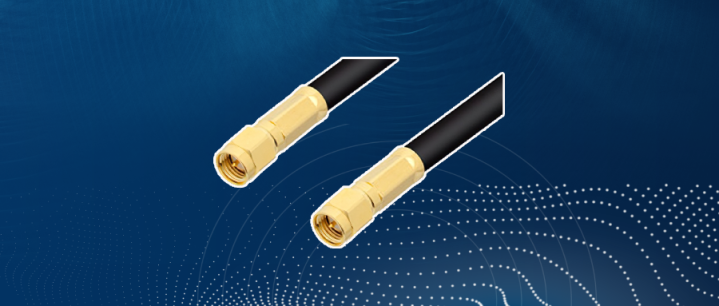

SMA 公头转SMA 公头电缆组件，使用 LMR-240同轴电缆

除了电气性能，过度弯曲还会加速电缆的机械老化。反复的弯折会导致屏蔽层疲劳，出现微裂纹，进而影响屏蔽效能，增加电磁干扰的风险。外护套在持续应力下也可能开裂，使内部结构暴露在潮湿或化学腐蚀环境中，进一步缩短使用寿命。因此，在安装和维护过程中，使用合适的弯管、导向槽或固定夹具，是避免人为过度弯曲的有效手段。

最小弯曲半径会受到温度、弯曲持续时间以及弯曲方向的影响。在低温环境下，电缆材料变硬，抗弯折能力下降，此时应适当放宽弯曲半径。而在长期承受弯曲应力的场合，即使初始弯曲半径符合规范，也应定期检查电缆状态，防止累积损伤。

在实际工程中，空间限制常常迫使电缆走线不得不采用较小的弯曲半径。此时，选择专为紧凑空间设计的电缆组件就显得尤为重要。总之，射频电缆的最小弯曲半径直接关系到系统的电气性能和长期可靠性。
